电动自行车整车装配工艺流程卡

电动自行车生产线，电动自行车流水线整车装配工艺流程卡

电动汽车

车辆型号  出厂编号/VIN代码

电机编号  控制器编号

调速踏板编号  充电器编号

组合仪表编号  车身颜色

1 2 3 4 蓄电池编号 5 6 7 8

工序号 工序名称 力矩控制项目 责任人

1.车门门锁、车门限位器

1-1 2.充电器、充电器座、电喇叭

3.车门流水条

1.线卡热塑管

2.车架线束，连接控制器和后蓄电池电缆4根 1-2

3.接前桥制动软管组件、通后桥制动管

4.驻车软轴1 1.前减震器（左/右） 1.固定减震器螺母

2.横摆臂和转向臂（左/右） 2.连接横摆臂、转向臂螺母螺栓

3.平衡杆、平衡杆胶套 3.固定转向器螺母螺栓

1-3 4.前制动器（左/右） 4.固定平衡杆螺母螺栓

5.接制动毂油管 5.固定制动器螺栓

6.室内制动管路两通转向器 6.固定制动鼓螺母

7.转向球头、转向拉杆、转向防尘套

1.后桥总成组件   2.

后悬限位块

1-4 3.后减震弹簧

4.接前地板制动管路

1.制动踏板组件 1.固定制动踏板螺栓

2.室内接制动泵油管1/2 2.固定前轮螺母

3.制动油壶,加制动液

1-5 4.驻车制动器

5.粗调刹车

6.装前车轮

7.粗调前束

1.顶蓬密封条

2.顶蓬线束 2-1

3.后尾翼组件

4.粘前轮包左右装饰件

1.车身线束、手刹继电器、闪光器、制动开关

2.加速踏板、刮水电机、喷水嘴、 2-2

3.暖风机、喷水壶

4.转换器、扩音机

1.蓄电池、蓄电池减震垫

2-3 2.前、后组合灯，密封塞

1.蓄电池布线和固定

2-4 2.后蓄电池压板





1.玻璃升降器（左/右）、玻璃导轨胶条

2.车门玻璃(左/右)  3.车门玻璃挡水条（左/右）

2-5 4.电动门窗（选装）、中控锁（选装）

工序名称 力矩控制项目 责任人

工序号 1.内饰

2.内后视镜、遮阳板、内把手 2-6

3.外后视镜、前后侧风窗胶条

4.天线

1.方向柱 1.固定转向柱螺母螺栓

2.仪表板研配

2-7 3.前后风挡玻璃和胶条

4.粘侧围前/后风窗玻璃、雨刷

5.粘顶盖密封条

1.仪表板组件 1.固定方向盘螺母

2-8 2.点火开关、组合开关

3.组合开关罩、方向盘

1.地板皮、中蓄电池罩 1.固定安全带的螺栓

2.车门密封条

2-9 3.安全带、倒顺开关

4.前后保险杠组件、密封塞、后轮包装饰件

5.车门内护板、前格栅

1.下线调试

2-10 2.座椅安装，踏板胶块、轮辋装饰件

3.粘标示、入库

                                                   整车下线日期：

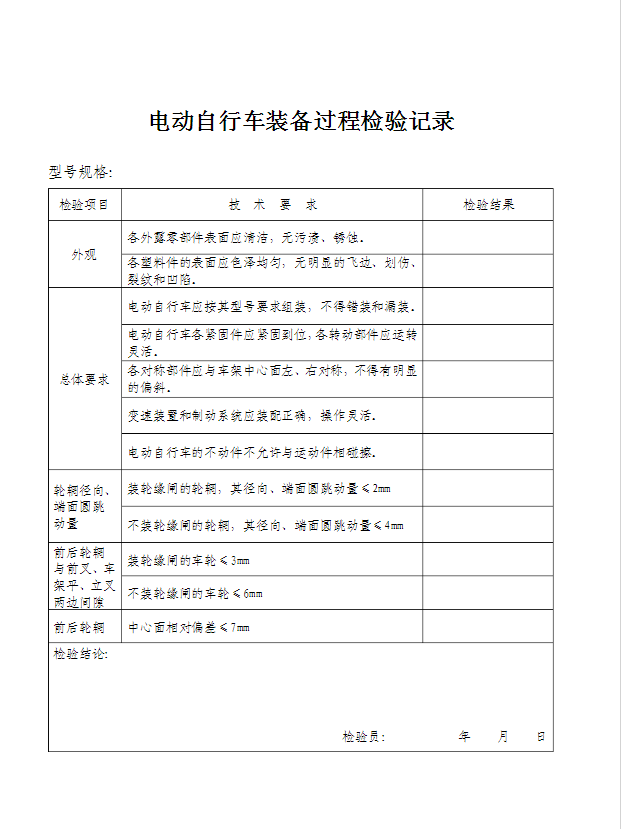

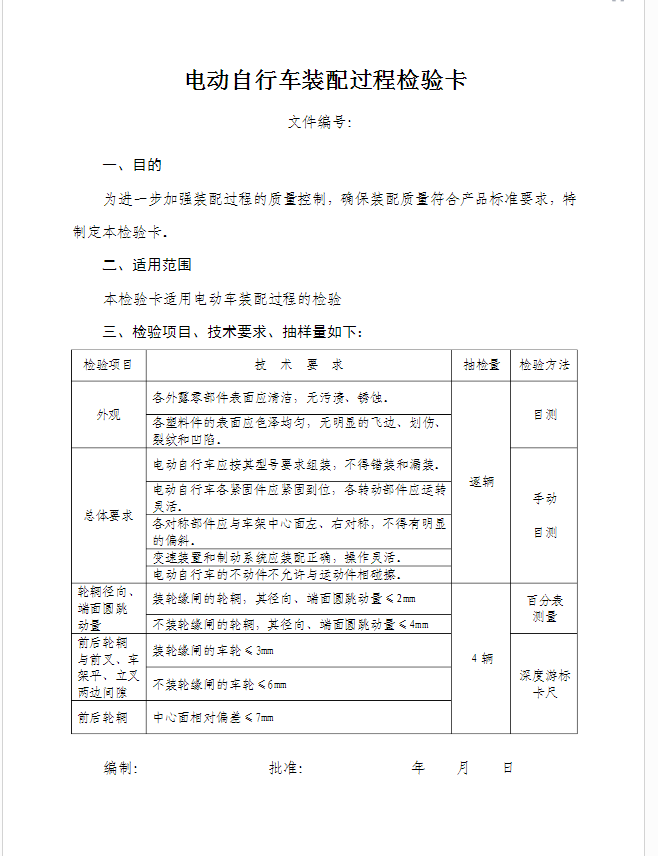

整车下线检验卡



检验项目 实测数据 结论 检验员

速度表示值 标称值(30km/h)

制动性能 制动距离（30km/h）

左

前照灯发光强度 (cd) 右

前束角（º）

前轮定位 车轮外倾角（º）

其它检验项目

检验项目 结论 检验项目 结论

外观检验  车身、装配检验

风挡、门窗使用安全玻璃  全车灯光齐全有效

方向盘最大自由转向量符合要求  后视镜齐全有效

转向系工作可靠  雨刮器齐全有效

制动踏板自由行程符合要求  轮胎符合标准

轮胎螺母紧固可靠  制动系无渗油漏气

后桥无漏油  驱动、变速系统

紧固件检查  3～10km行驶试验

雨淋试验



                                               整车下线检验日期：

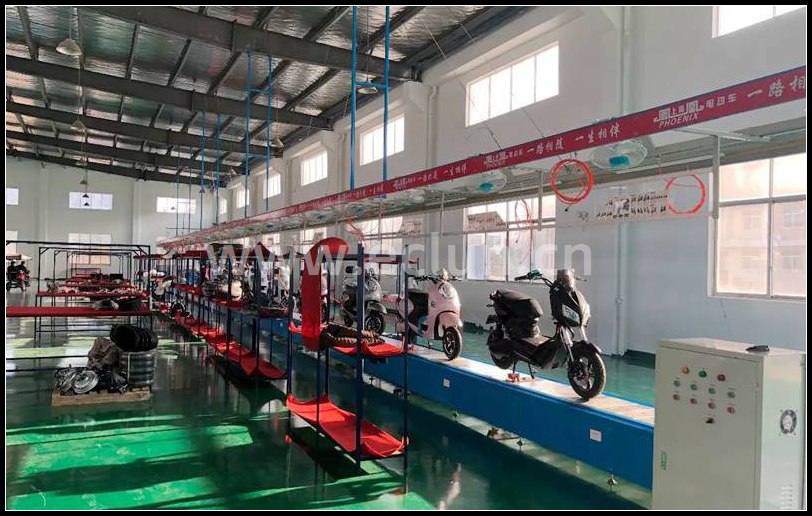

电动自行车生产线，电动自行车流水线图
