输送流水线，输送线(滚筒)技术参考

产品参数

产品名称：热泵生产输送线

最大产品尺寸（mm）：L1600mm×W950mm

产品最大重量：300KG



1、设备名称：输送线（无动力滚筒），输送流水线。



2、输送线（无动力滚筒），输送流水线设备主要技术参数：



1）总长度：26米；

2）辊筒有效宽度：1000mm；

 3）工作台面标高：500mm；(辊道面距地)

4）全线设计8工位段；

5）速度：人工推动。

3、输送线（无动力滚筒），输送流水线设备结构要求：



1）线体支架采用40*60型管,侧护板采用4mm钢板折弯成型,支架下方与地接触为调节丝杆,要求可调;

2、输送辊筒采用φ=68mm钢管,传动轴为通心, 轴采用φ=20mm圆钢,要求表面为镀锌;

3、辊道输送线要求辊筒间距为160mm,两辊筒中间空隙处应铺设花纹钢板,要求平面低于辊筒面5MM;

4、输送线（无动力滚筒），输送流水线线体要求:



 4-1.输送线（无动力滚筒），输送流水线共分8组,其中4米长为4组,2米长为3组,1.8米长可移动工桌台1组;1.8米固定式万向球平台2组;1.5米万向球升降平台2组;



 4-2.输送线（无动力滚筒），输送流水线4米段与2米段结构要求相同;



 4-3.1.8米可移动段要求增设固定式移动滑轮一组,移动轨道一组,长度为4米;(待定)



 4-3. 1.8米固定式万向球平台结构与辊道线相同,万向球布置为100mm为一组,平均分布;



 4-4. 1.5米万向球升降平台结构与平台相同,升降高度为250mm,方式为气动升降;

5、输送线（无动力滚筒），输送流水线线下线端设500KG行车一组,钢结构要求为:4000*3000*3000

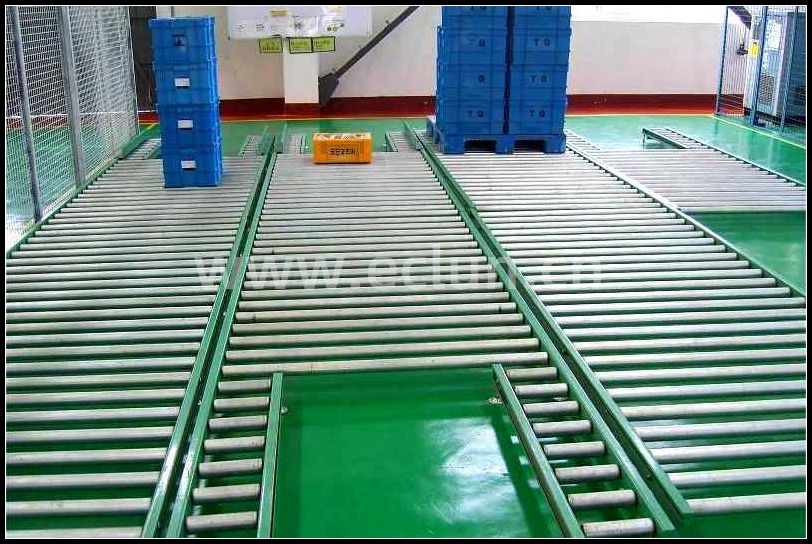

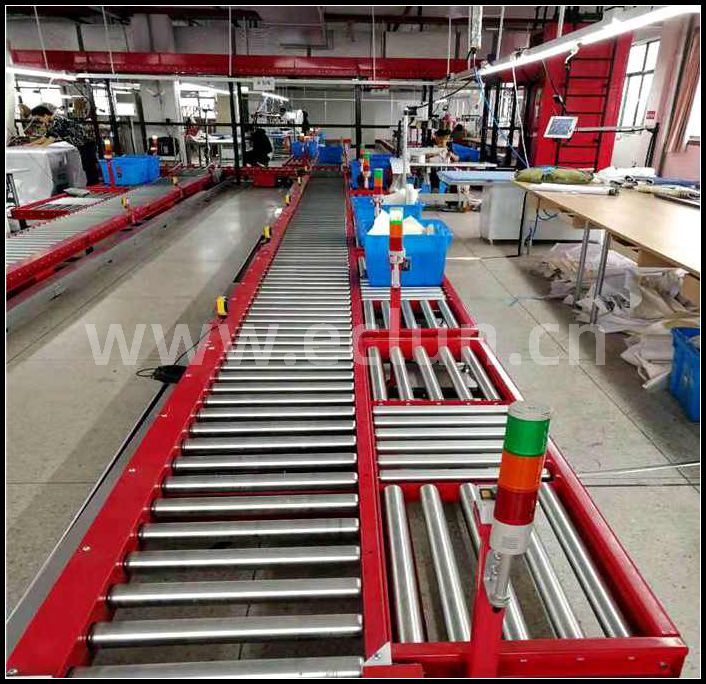

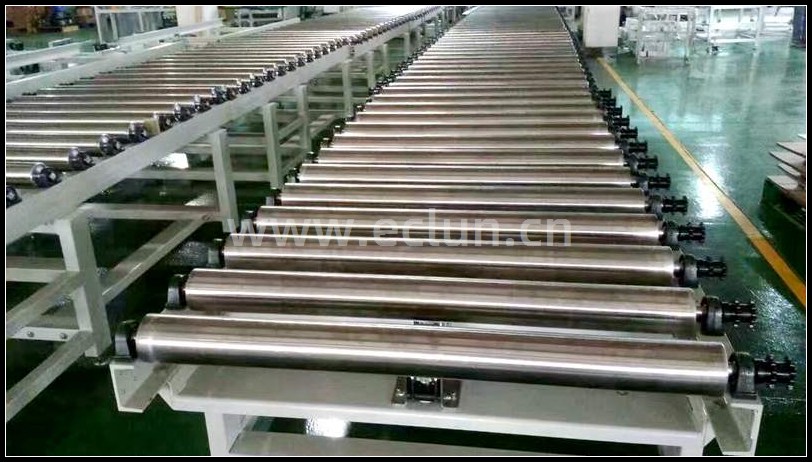

输送线（无动力滚筒），输送流水线图
