自动装配线,装配线设备：医疗设备装配线技术参考

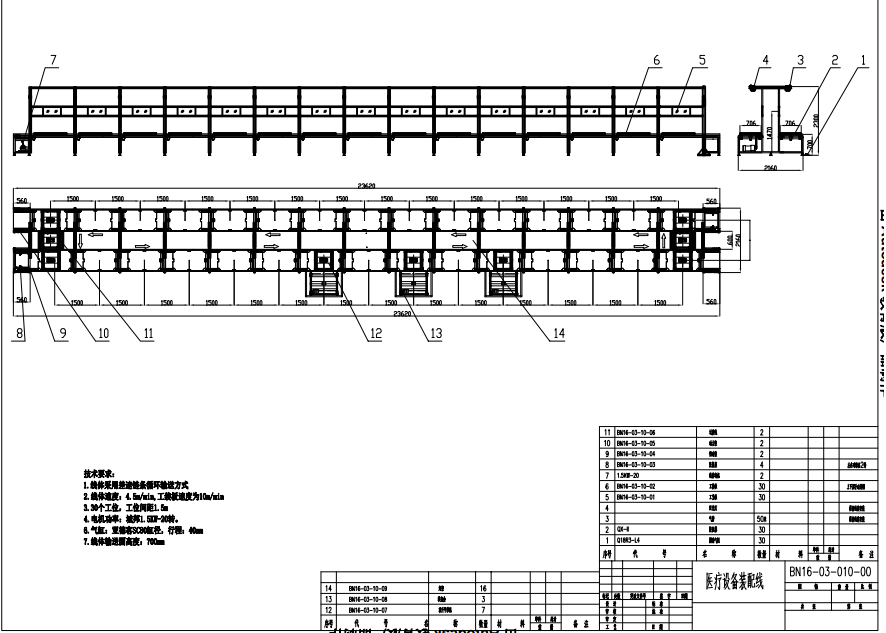

一，自动装配线,装配线设备:医疗设备装配线方案图



二，自动装配线,装配线设备:医疗设备装配线技术参数



1、机架采用4060mm方管焊接制成，线体操作面高度为700mm可调20mm；

2、线条配有佛山照明led节能灯，工艺看板，220v118型插座；

3、导轨采用江苏名牌华西村牌重型912铝型材；

4、中封板采用上海宝钢1.2mm铁板折弯成形，表面喷塑处理；

5、线槽采用上海宝钢1.2mm铁板折弯成形，表面喷塑处理；

6、阻挡器采用QX-II阻挡装置，用于阻挡住工装板，线体放行采用脚踏阀控制；

7、线体配有3套移出台机架采用40*6方管焊接制成，铁质链条传动系统，动力采用金维达电机；

8、顶升平移机升降采用亚德客气缸，铁质链条传动系统，动力采用金维达电机；

9、过渡线铁质链条传动系统，动力采用金维达电机

10、工装板采用18mm厚pvc板制成，大小为1100*700*60mm上层可旋转操作；

10、电器柜采用1mm铁板折弯制成；

11、电线辅料采用广州珠江品牌电缆；

12、动力电机采用2HP城邦电机；

13、主从动转动装置采用45#钢机加工制成；

14、动力机架采用5#角铁焊装制成；



三、自动装配线,装配线设备:医疗设备装配线全线控制部分



1．本系统PLC采用三菱配有作输入/输出扩展模块。　

2．线体工装班运行速度为10M/MIN。

3．光电开关、接近开关采用OMRON产品，低压电器采用施耐德产品，以提高系统的兼容性，可靠性，完美性。

4．系统的支持软件采用三菱产品

5．工作条件:

1)．安装环境：室内、温度-15℃～41℃

2)．环境湿度：≤85％

3)．气源要求：0.4～0.6Mpa

4)．电源电压：三相五线制，电压AC380V(±15%)；频率：50HZ（±5%）
